獲得粘度測量數(shù)據(jù)只是質(zhì)量評估的第一步，關(guān)鍵在于如何科學解讀這些數(shù)據(jù)并將其轉(zhuǎn)化為質(zhì)量改進的依據(jù)。完整的涂料粘度質(zhì)量評估應(yīng)包括數(shù)據(jù)比對、趨勢分析和綜合判斷三個層次，形成一套系統(tǒng)的質(zhì)量監(jiān)控體系。

粘度數(shù)據(jù)的比對分析需要建立三維參照系：首先是與產(chǎn)品技術(shù)規(guī)格比對，判斷是否符合出廠標準。每種涂料產(chǎn)品都應(yīng)建立明確的粘度指標范圍（如涂-4杯30-45秒或旋轉(zhuǎn)粘度計500-800mPa·s），這是最基本的質(zhì)量門檻。其次是批次間縱向比對，通過跟蹤歷史數(shù)據(jù)，識別粘度異常波動。即使數(shù)據(jù)在標準范圍內(nèi)，若某批次粘度突然升高或降低，也可能預示原材料或生產(chǎn)工藝出現(xiàn)了變化。再者是與同類產(chǎn)品橫向比對，分析粘度特性的差異是否合理。例如，高固體分涂料的粘度理應(yīng)高于常規(guī)產(chǎn)品，而底漆的粘度通常高于面漆。這種多維比對能夠全面定位粘度數(shù)據(jù)的質(zhì)量含義，避免單一判斷的局限性。

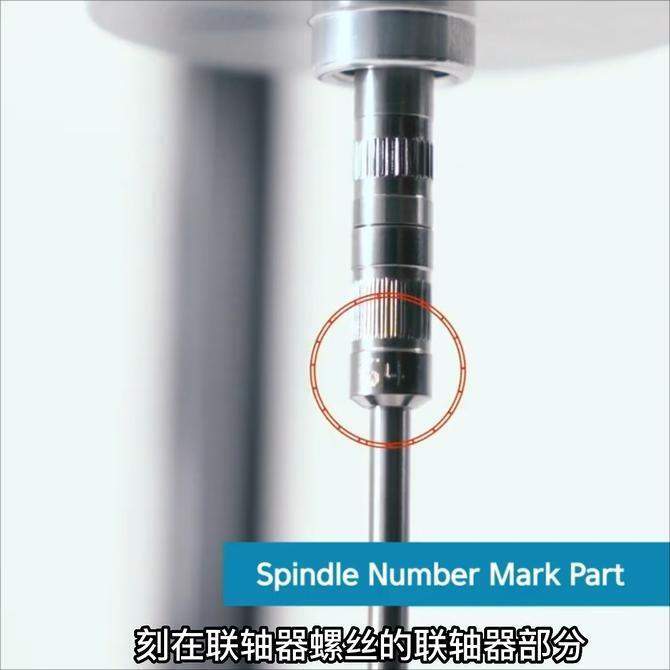

對于非牛頓型涂料，單一剪切速率下的粘度值不足以反映其真實流動特性，需要分析粘度隨剪切速率變化的規(guī)律——即流變曲線。典型的涂料流變曲線可分為三個區(qū)段：在低剪切區(qū)（模擬儲存狀態(tài)），粘度應(yīng)足夠高以防止顏料沉降；在中剪切區(qū)（模擬施工狀態(tài)），粘度應(yīng)適度降低以保證良好流平；在高剪切區(qū)（模擬噴涂霧化），粘度需進一步下降以實現(xiàn)均勻霧化。通過旋轉(zhuǎn)粘度計測量不同轉(zhuǎn)速下的粘度值，繪制完整的流變曲線，可以評估涂料在不同工況下的表現(xiàn)。例如，乳膠漆通常呈現(xiàn)"剪切稀化"特性（粘度隨剪切速率增加而降低），這一特性使其既能儲存穩(wěn)定又便于施工。若流變曲線形狀異常，如高剪切區(qū)粘度過高，可能導致噴涂困難；而低剪切區(qū)粘度過低，則可能引起儲存時沉淀。

粘度測量數(shù)據(jù)與涂料性能的關(guān)聯(lián)分析是質(zhì)量評估的核心。在施工性能方面，流出時間或旋轉(zhuǎn)粘度與施工方法需匹配：刷涂適合較高粘度（涂-4杯45-60秒），滾涂適合中等粘度（30-40秒），噴涂則需要較低粘度（20-30秒）。在成膜質(zhì)量方面，粘度過高易導致流平不良、膜面粗糙；粘度過低則會造成流掛、膜厚不均。通過粘度-膜厚關(guān)系研究，可以確定最佳施工粘度范圍。此外，粘度與固體含量的關(guān)系也值得關(guān)注，在相同粘度下，固體含量越高通常表明配方技術(shù)越先進，因為高固低粘是涂料技術(shù)發(fā)展的方向。綜合這些關(guān)聯(lián)分析，粘度數(shù)據(jù)就從簡單的數(shù)字轉(zhuǎn)化為豐富的質(zhì)量語言，指導產(chǎn)品改進和施工優(yōu)化。
